Application

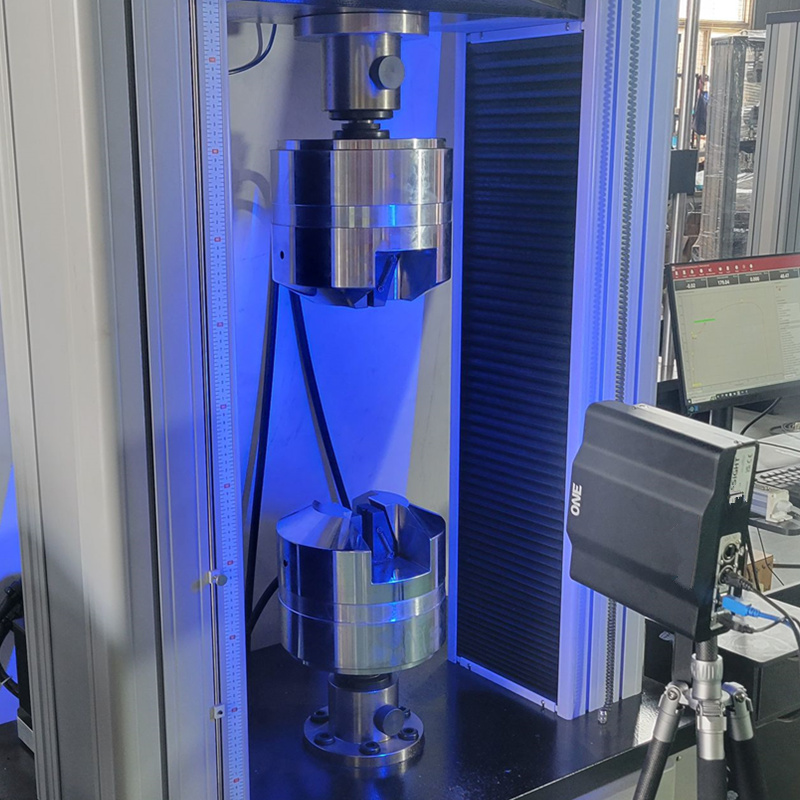

Video Extensometer is an optical non-contact type three-dimentional deformation measuring
system based on DIC(Digital Image Correlation)measurement method. It can accurately measure the
2D & 3D strain property of materials and components. Meanwhile, it can also be applied for testing and
displacement measurement of 3D Profile-Displacement-Deformation of various metals and nonmetals,
under static & dynamic deformation tests.
Features
Non-contact measurement
Real-time strain measurement
Stress-strain curve
Material performance calculation
Default single cam measurement length:110mm(220mm)
Default resolution according to ISO9513:Class 0.5(Class 1)
Default resolution according to ASTME83-10:Class B-1(Class B-2)
Gauge Length:Selectable single or multiple points L0
Data acquisition rate:75-500Hz
Transverse Measurement:Optional transverse or Bi-axial
Axial and radial neck detection
Output: Digital and analog
Lighting:Auto-switching monochromatic light
Software Integrated:via extensometer user interface
Mounting: Test frame,chamber or Tri-pod
Specifications
Parameters |
Range* |
Typical system |
Measurement range |
ASTM E83 Class B1 or ISO 9513 Class 0.5 standards
|
|
FOV |
Class 0.5: 100; Class 1: 200mm |
|
Gage length |
0.01-800 % |
|
Resolution |
||
Camera resolution |
2.3MPx |
|
No. of Cameras |
1 |
|
FPS at full resolution |
43Hz |
|
Interface |
USB |
